BÄR pro nákladní a přípojná vozidla – skládané

Popis zdvihací plošiny:

Tato kategorie nakládacích (zdvihacích) plošin nabízí neomezený přístup do nákladového prostoru. Některé typy mají jistá omezení, například ohledně spojování do jízdních souprav nebo velikosti plošiny.

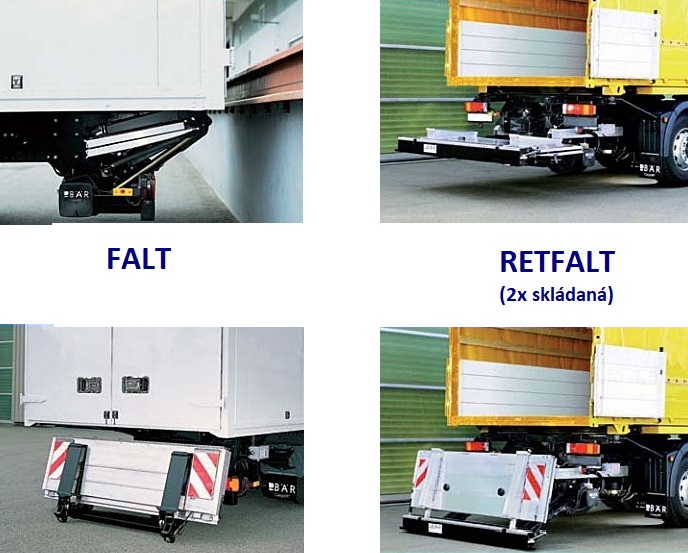

Jedná se o flexibilní alternativu pro uživatele, kteří nakládací plošinu nepotřebují stále. K dispozici jsou dvě základní provedení skládaných nakládacích plošin BÄR Cargolift, Falt (vyklápěcí s šikmou transportní polohou) a RetFalt (vyklápěcí a zajížděcí s horizontální transportní polohou). RetFalt umožňuje jako spojovací zařízení pro jízdní soupravu použít klasický závěs, zatímco u provedení Falt lze instalovat pouze kouli A50X.

Falt

V případě jízdní soupravy je jako spojovací zařízení možné použít pouze kouli A50X. Délka plošiny je zde limitována výškou spodní hrany nástavby v zatíženém stavu. I tak je pro manipulaci s kontejnery naprosto dostatečná, avšak doprava palet je u většiny vozidel s omezením. Systém Falt může být vybaven buď dvěma zdvihacími a dvěma naklápěcími válci nebo pouze těmi zdvihacími. Varianta s naklápěcími válci znamená vyšší bezpečnost a komfort při manipulaci na plošině díky možnosti jejího vyrovnání do vodorovné polohy. Varianta bez naklápěcích válců touto vlastností nedisponuje. Nosnost řady Falt je 1.000 nebo 1.500 kg, viz následující tabulka.

Kategorie vozidlaNosnost plošinyTyp nakládací (zdvihací) plošiny
Bez naklápěníS naklápěním
6 - 18 t1.000 kgBC 1000F2
BC 1000F4
8 - 40 t1.500 kgBC 1500F2
BC 1500F4

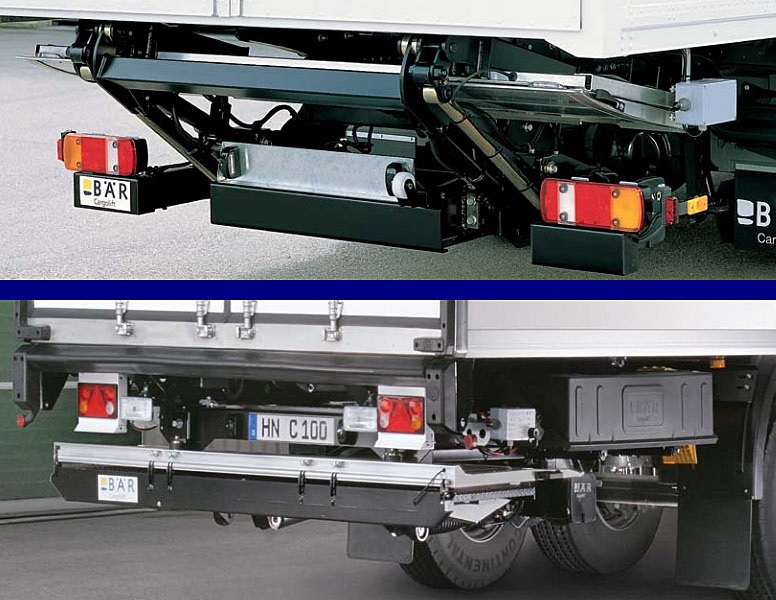

RetFalt

Systém RetFalt se dále dělí na 1 x skládané a 2 x skládané plošiny. 2 x skládaná varianta je primárně určena pro vozidla s krátkým zadním převisem, 1 x skládaná zase umožňuje připojit nejen točnicový, ale i tandemový přívěs. S řadou RetFalt lze použít jako spojovací zařízení klasický závěs a na rozdíl od řady Falt je zde přiklonění plošiny naklápěcími válci k dispozici u každého typu.

RetFalt 1x skládaný

Určeno pro vozidla s dostatečně dlouhým zadním převisem. Můžete si zvolit 2válcový (technologie 2=4, kde jsou čtyři válce nahrazeny dvěma) nebo 4válcový systém (klasická technologie). Nosnost se pohybuje v rozmezí 1.500 až 2.500 kg, viz následující tabulka.

Kategorie vozidlaNosnost plošinyTyp nakládací (zdvihací) plošiny
2válcový systém4válcový systém
8,6 - 18 t1 500 kgBC 1500R21
Přívěsy, návěsy s šíří rámu
982 - 1152

2000 kg
BC 2000 R4C
2500 kg
BC 2500 R4C
1235 - 1357

2000 kg
BC 2000 R4T
2500 kg
BC 2500 R4T
1270 - 1350
2000 Kg
BC 2000 R2T
Přívěsy, návěsy, nákladní automobily
max 25 t

2000 Kg
BC 2000 R41
2500 Kg
BC 2500 R41
max 40 t

1500 Kg
BC 1500 R4U
2000 Kg
BC 2000 R4U


RetFalt/ HydFalt 2x skládaný

U verzeRetFalt se skládání a rozkládání plošiny provádí ručně. HydFalt se skládání a rozkládaní realizuje hydraulicky. Obě verze jsou určeny pro vozidla s krátkým převisem a výměnné nástavby BDF o celkové hmotnosti do 25 t. Pro spojení do jízdní soupravy nelze použít tandemový závěs.

Kategorie vozidla
Nosnost plošiny

Typ nakládací (zdvihací plošiny)
Podvozek
Přívěs
RetFalt
HydFalt
8,6 - 25 t
8,6 - 18 t
1500 Kg
BC 1500 R42
BC 1500 H42
12 - 25 t
12 - 18 t
2000 Kg
BC 2000 R42
BC 2000 H42


Nejste si jisti jakou nakládací plošinu zvolit? Kontaktujte nás!

Podrobnější informace naleznete v letácích zaměřených na konkrétní typ nakládací plošiny (viz níže).

Soubory ke stažení:

Falt
RetFalt
RetHydFalt
